叠螺式污泥脱水机
产品详情
产品评论(0)

●产品简介

  叠螺式污泥脱水机又称叠螺机,叠螺式污泥脱水机集全自动控制柜、絮凝调质槽、污泥浓缩脱水本体及集液槽于一体,叠螺机可在全自动运行的条件下,实现高效絮凝,并连续完成污泥浓缩和压榨脱水工作,最终将收集的滤液回流或排放。

  叠螺式污泥脱水机可广泛用于市政污水处理工程以及石化、轻工、化纤、造纸、制药、皮革等工业行业的水处理系统。实际运行情况证明,叠螺式污泥脱水可为客户创造可观的经济效益和社会效益。


结构原理

     主体是由固定环和游动环相互层叠,螺旋轴贯穿其中形成的过滤装置。前段为浓缩部,后段为脱水部。固定环和游动环之间形成的滤缝以及螺旋轴的螺距从浓缩部到脱水部逐渐变小,螺旋轴不断带动环清扫滤缝,防止堵塞。螺旋轴的旋转在推动污泥从浓缩部输送到脱水部的同时,以及背压板的阻挡作用下,产生极大的内压,容积不断缩小,达到充分脱水的目的。

叠螺污泥脱水机

  浓缩:当螺旋推动轴转动时,设在推动轴外围的多重固活叠片相对移动,在重力作用下,水从相对移动的叠片间隙中滤出,实现快速浓缩。

  脱水:经过浓缩的污泥随着螺旋轴的转动不断往前移动;沿泥饼出口方向,螺旋轴的螺距逐渐变小,环与环之间的间隙也逐渐变小,螺旋腔的体积不断收缩;在出口处背压板的作用下,内压逐渐增强,在螺旋推动轴依次连续运转推动下,污泥中的水分受挤压排出,滤饼含固量不断升高,最终实现污泥的连续脱水。

  自清洗:螺旋轴的旋转,推动游动环不断转动,设备依靠固定环和游动环之间的移动实现连续的自清洗过程,从而巧妙地避免了传统脱水机普遍存在的堵塞问题。


选型计算参考

  城市污水厂干基大概是废水处理量的0.05~0.15%,假如是1万吨水厂那干泥产量0.5~1.5T/d(即208~625kg/h)。通常污泥脱水到80%含水率,所以湿泥饼的量大概在2.5~7.5t/d。影响污水处理厂污泥产量的原因有许多方面,其中污水处理工艺,以及水质的影响比较大。污水处理中产生的污泥数量,依污水水质与处理工艺而异。


●技术参数

型号

DS标准处理量

kg/h

污泥流量(m³/h)
10000mg/L20000mg/L25000mg/L
50000mg/L
DL1315~100.50.50.40.2
DL13210~20
110.80.4
DL13315~301.51.51.20.6
DL25115~301.51.51.20.6
DL25230~60332.41.2
DL25345~904.54.53.61.8
DL30130~60332.41.2
DL30260~120664.82.4
DL30390~180997.23.6
DL304120~24012129.64.8
DL35150~1005542
DL352100~200101084
DL353150~3001515126
DL354200~4002020168
DL40180~160886.43.2
DL402160~320161612.86.4
DL403240~480242419.29.6
DL404320~640323225.612.8


●外形
参数

型号

螺体规格

外形尺寸(mm)

净重

(kg)

运行重量

(kg)

长(L)宽(W)高(H)
DL131Φ130×118018707301170250395
DL132Φ130×118020009601230350595
DL133Φ130×1180200011901230450795
DL251Φ250×176026908801600500805
DL252Φ250×17602810112016008001320
DL253Φ250×176028101360160011001820
DL301Φ300×22203310100017007501275
DL302Φ300×222035001300170013402225
DL303Φ300×222037001650170017503030
DL304Φ300×222040002050175021504150
DL351Φ350×248036101100185011501915
DL352Φ350×248038201490185019503205
DL353Φ350×248041201770185028004830
DL354Φ350×248043202290185037006515
DL401Φ400×310045501180225020503425
DL402Φ400×310048701710225038506645
DL403Φ400×310047902550225054009710
DL404Φ400×3100484031402250700012960


●运行参数

型号功率(kW)

清洗水压

(kg/cm²)

清洗水量

(L/h)

主轴电机搅拌电机合计
DL1310.18×10.18×10.36>2.043
DL1320.18×20.18×10.5486
DL1330.18×30.37×10.91129
DL2510.55×10.37×10.9258
DL2520.55×20.37×11.47116
DL2530.55×30.55×12.2174
DL3010.75×10.55×11.393
DL3020.75×20.55×12.05186
DL3030.75×30.75×13279
DL3040.75×40.75×13.75372
DL3511.1×10.75×11.85126
DL3521.1×20.75×12.95252
DL3531.1×31.1×14.4378
DL3541.1×41.5×15.9504
DL4011.5×11.5×13115
DL4021.5×21.5×14.5230
DL4031.5×31.5×27.5345
DL4041.5×41.5×29460

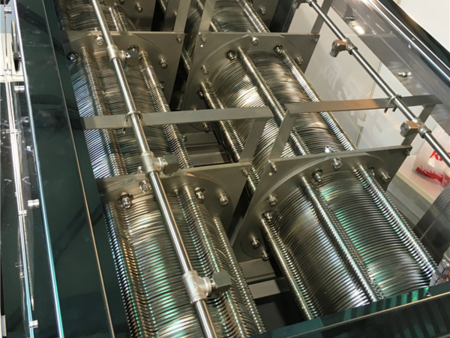

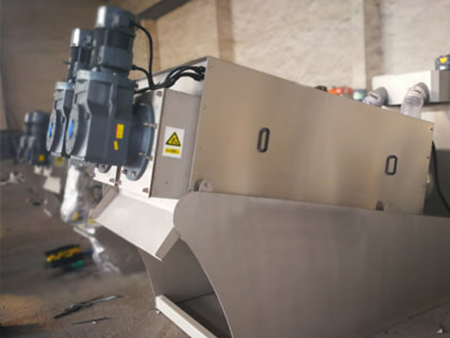

设备照片

叠螺式污泥脱水机叠螺机
